allemandFournisseur de technologie de reconnaissance d’empreintes digitales

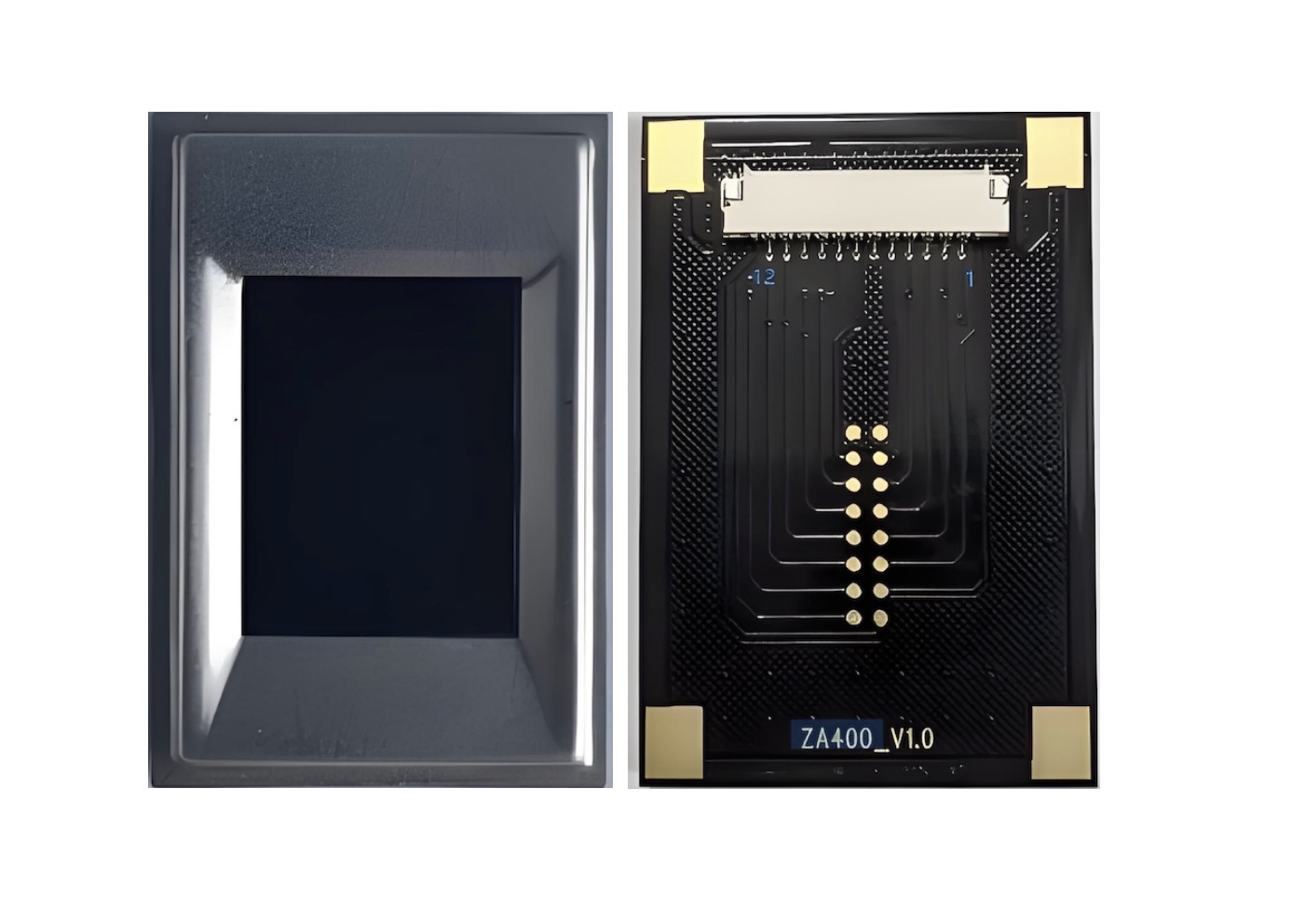

FBI FAP20 capteur d’empreintes digitales
Décrivez:A9 est un capteur d’empreintes digitales performant développé indépendamment par notre société. Ce capteur possède des caractéristiques telles que la surface d’imagerie complète et une faible consommation d’énergie et répond à la norme FAP20 du FBI. Il s’agit d’un capteur capacitif hautement intégré avec une grande fiabilité, une bonne adaptabilité aux doigts secs et humides et une acquisition d’image claire. Le capteur fonctionne exceptionnellement bien en termes de facilité d’utilisation et de durabilité. Il est stable et a une longue durée de vie, et est bien adapté aux conditions difficiles telles que les températures élevées et basses et les tempêtes de sable. Combiné avec notre société' S algorithme d’empreinte digitale, il peut normalement recueillir des doigts qui sont secs, fissurés, sales, humides, et ainsi de suite, et a de bons résultats de comparaison.
Caractéristiquesdu produit
Haute qualité d’empreintes digitales: la technologie Capacitive d’empreintes digitales a une qualité d’image plus élevée.
Capacité anti-contrefaçon élevée: a la capacité forte de distinguer les empreintes digitales fausses.
Adaptabilité forte: peut normalement recueillir des doigts dans des conditions sèches, fissurées, sales, humides et autres et a une bonne adaptabilité.
Normes internationales: se conforme à la norme FBI FAP20 aux États-Unis.
Description de l’interface: adopte l’interface de communication à grande vitesse QSQI et est compatible avec la communication d’interface SQI.
caractéristiques
1. Capteur capacitif 2D de zone d’empreinte digitale
2. Capteur de 300x400 pixels
3. Résolution spatiale de 508 DPI
4. Niveaux de gris 8-bit
5. Zone de détection active de 15,0 mm x 20,0 mm
6. Interface SPI haute vitesse
7. Vitesse de capture d’image jusqu’à 2 Mpixel/sec
8. Protection ESD: + / - 15kV (mode aérien)
9. Faible puissance: modes Normal et Stand-by
10. > 3,5 millions de placements de doigts
11. Interface de connexion FPC/FFC
12. Conception de SMD (dispositif de SMT) (facultative)
Paramètres techniques du produit
Classification des produits | Indice des paramètres | Explication des paramètres |
Paramètres électriques | Tension de travail | DC-5V (gamme de tension: 5V ± 10%) |
Courant fonctionnant. | 25mA | |
Courant statique. | 65uA au | |
capteur | Type de capteur | Capteur de capacité de semi-conducteur |
Méthode d’acquisition | Pressage planaire | |
Durée de vie | Plus de 1 million de fois (paramètres fournis par le fabricant). | |
Taille de Module (deux Des options sont disponibles) | 34.4x22.4x4.4mm(la taille du cadre est compatible avec FAP10) /38.5x26.0x2.8mm | |
Pixels d’image | 300*400pixel | |
Taille du capteur | 15,15 X 20,66 mm | |
Résolution d’image | 500dpi | |
Niveau de gris gamme dynamique | ≥150 | |
ESD(Air) | 15kv | |
ESD(Toutch) | 8kv | |
Coupe transversale | 5B) | |
Dureté du crayon | 7 heures | |
RCA | >200 cycles | |
Le PIV | Certification: | |
Environnement de travail | Température de fonctionnement | -20℃-+70℃ |
Température de stockage | -40℃-+80℃ | |
Humidité fonctionnante | <90%R.H(sans condensation) | |
Humidité de stockage | 20~93% R.H |
Définition de l’interface
Numéro Pin | Le PAD | Description de la fonction | Image de marque |
1 | N ° de catalogue | N ° de catalogue |
|
2 | QSPI_MISO | SPI MISO | |
3 | VDD33 | 3.3V à 3.6V entrée de puissance | |
4 | réinitialiser | Réinitialisation de Module | |
5 | QSPI_SCK | Horloge QSPI | |
6 | VSS | La terre | |
7 | QSPI_MOSI | Data I/O pins pour l’interface QSPI. | |
8 | qspi_c | Puce sélectionner pin pour interface SPI. | |
9 | ESD_GND | Rectifier les broches ESD. | |
10 | N ° de catalogue | N ° de catalogue | |
11 | QSPI_IO2 | Broches de sortie de données pour l’interface QSPI | |
12 | QSPI_IO3 | Broches de sortie de données pour l’interface QSPI |
Dessin de dimension de produit
- None
- None
